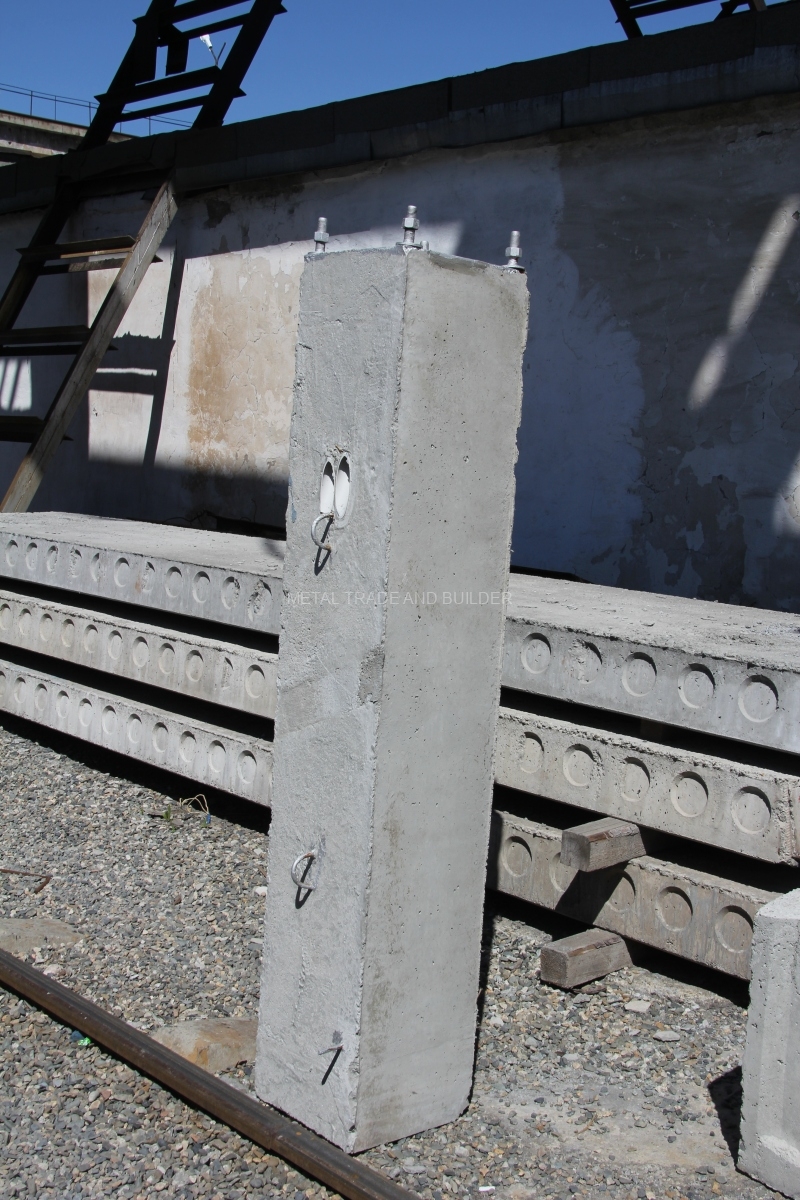

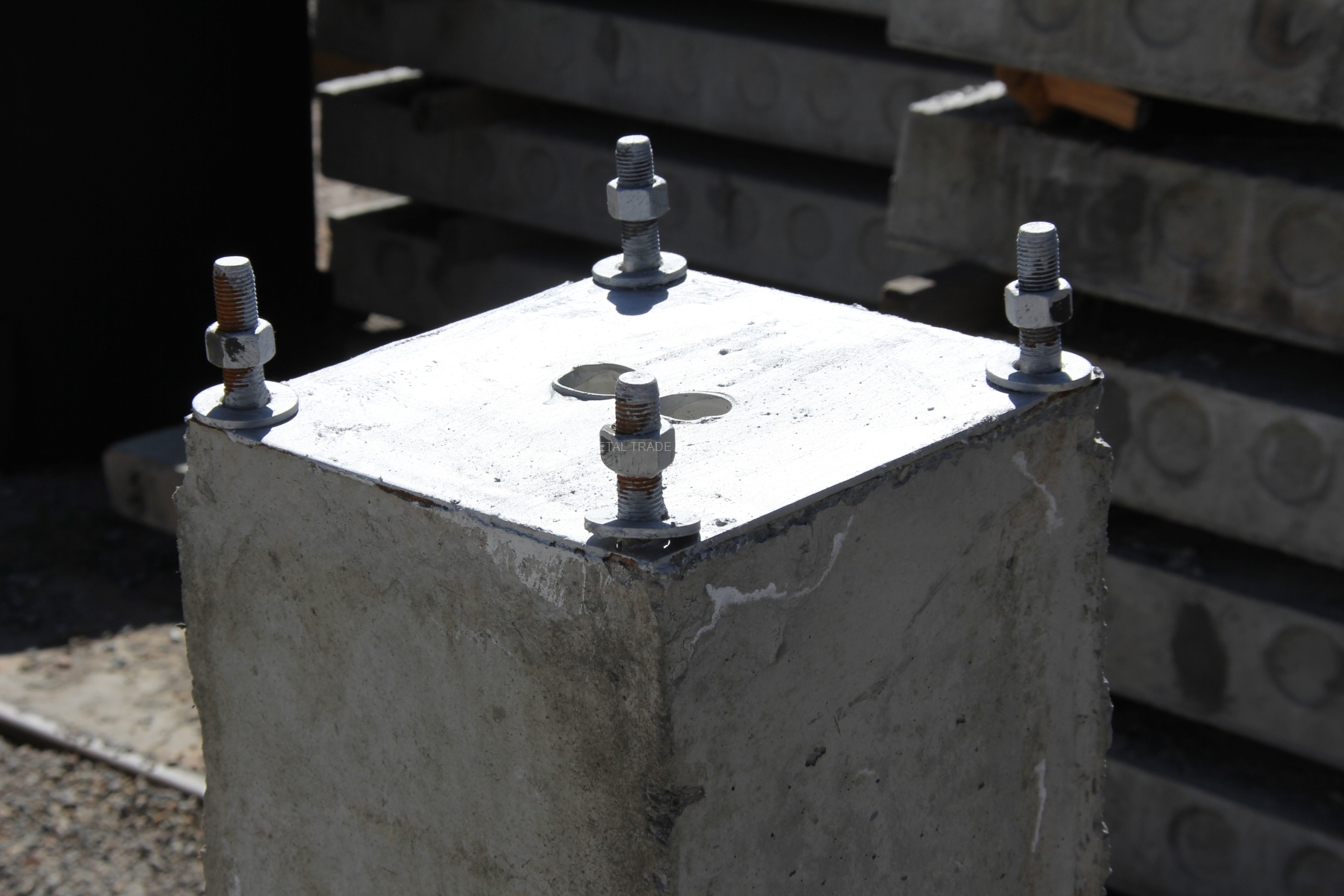

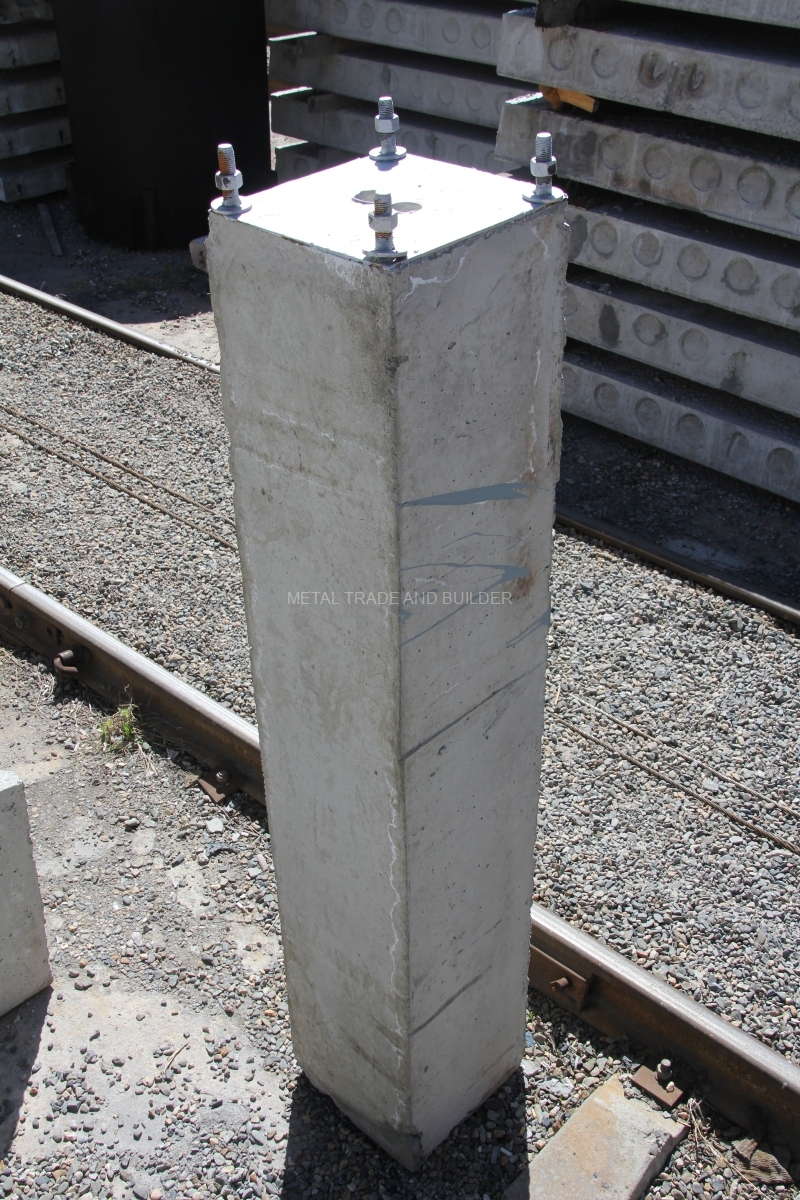

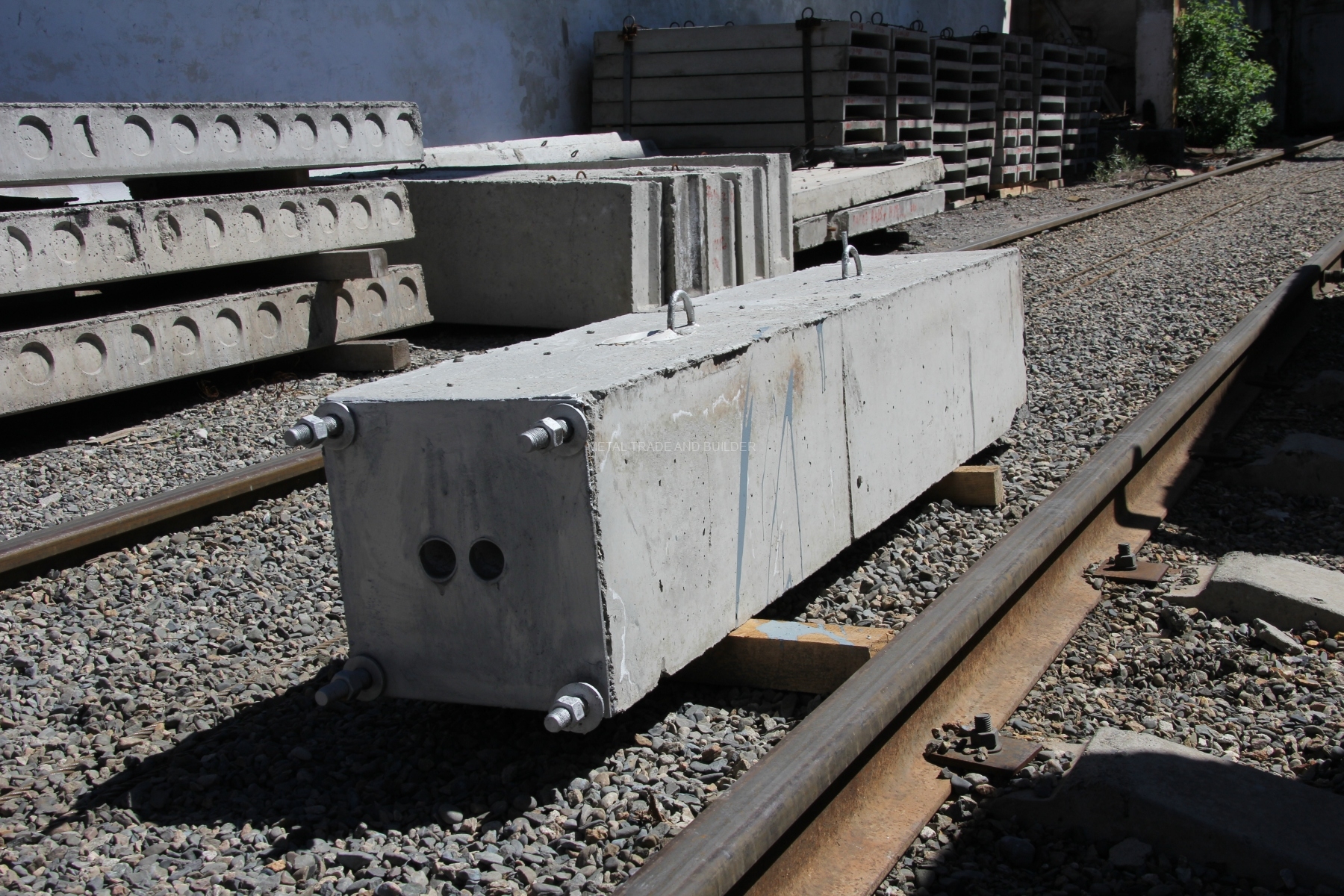

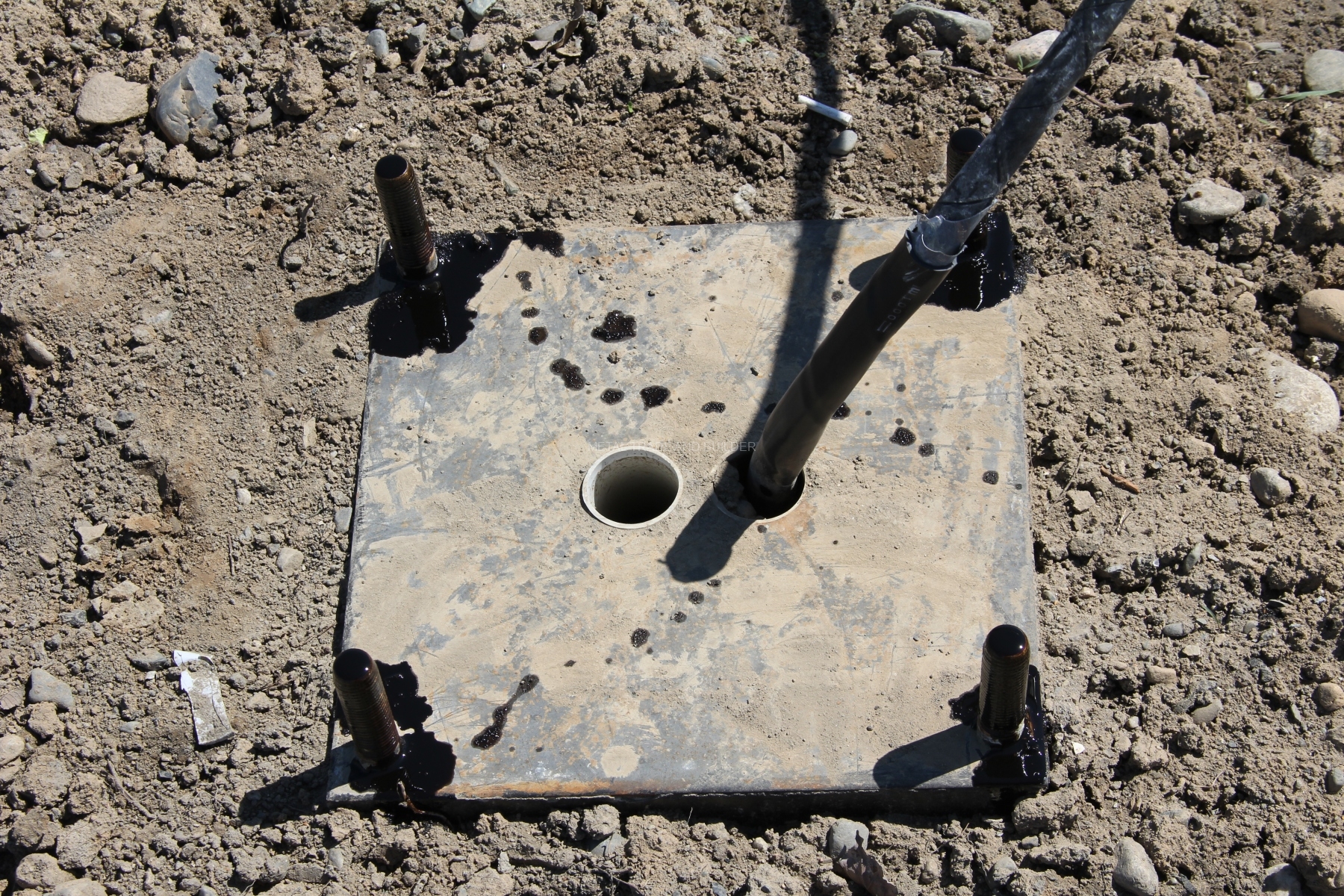

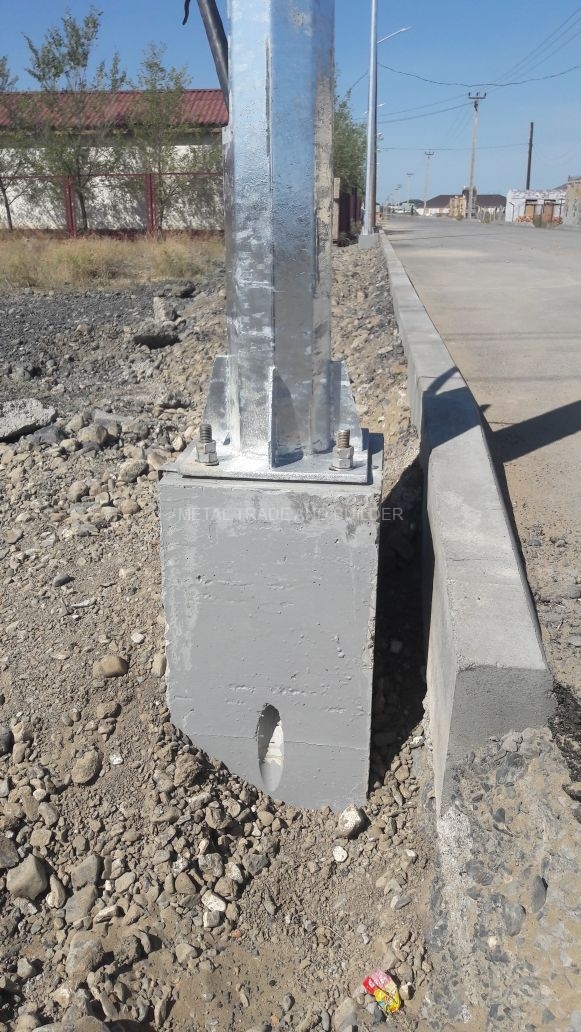

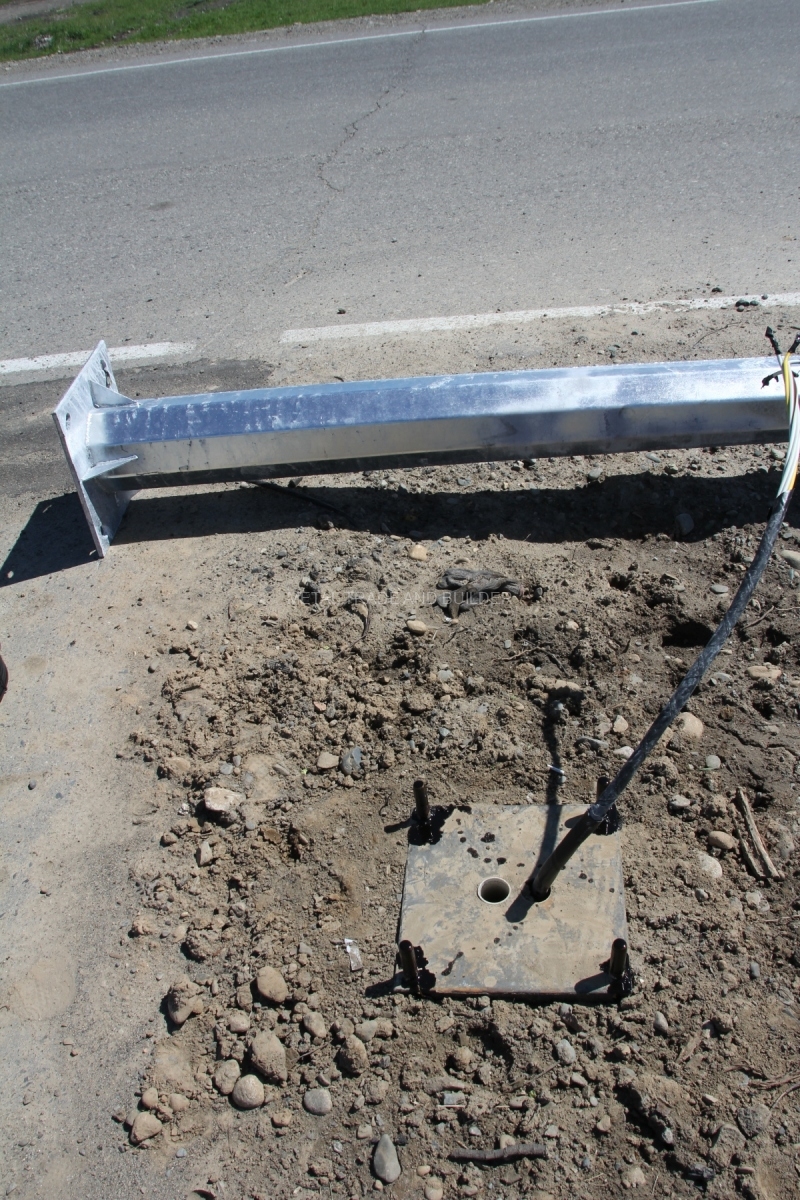

Фундамент для опор освещения типа Ф изготавливается из тяжелого бетона в опалубках с применением вибрационного метода уплотнения. Фундаментный блок состоит из закладной детали надежно замоноличенной в бетонное основание, для подводки подземного кабеля фундамент имеет закладные трубы, закрепления стойки осуществляется при помощи закладных анкерных шпилек.

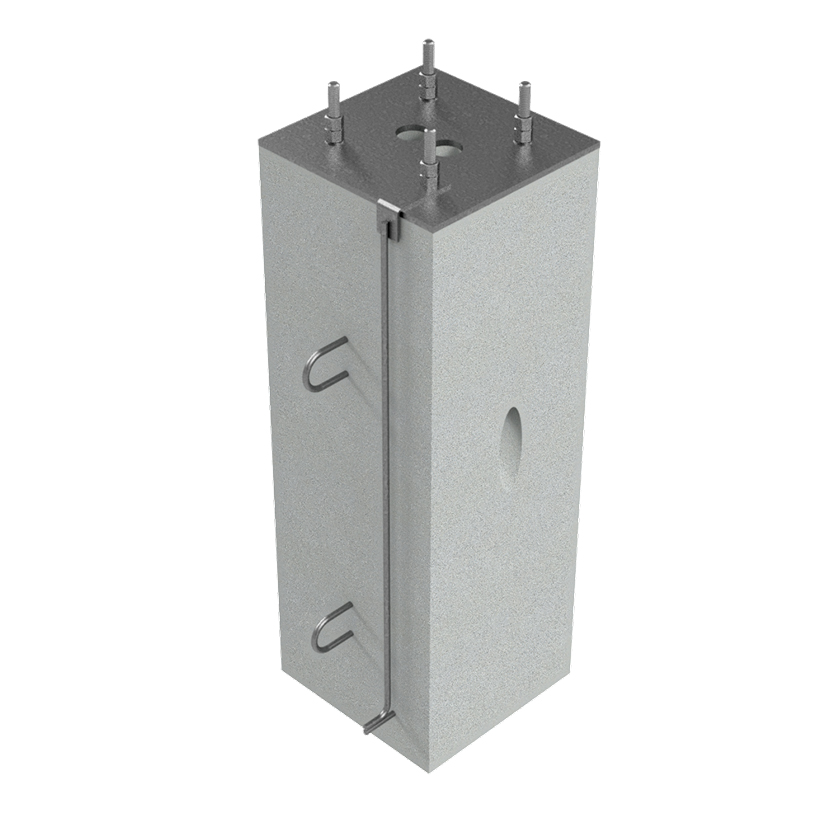

На фундаменте предусмотрена шина заземления, приваренная к опорной пластине по верху фундамента и закрепленная на одной из граней. Наличие заземления препятствует риску получения электротравм при соприкосновении с элементами конструкции опоры в ситуации, когда произошло повреждение изоляции кабеля.

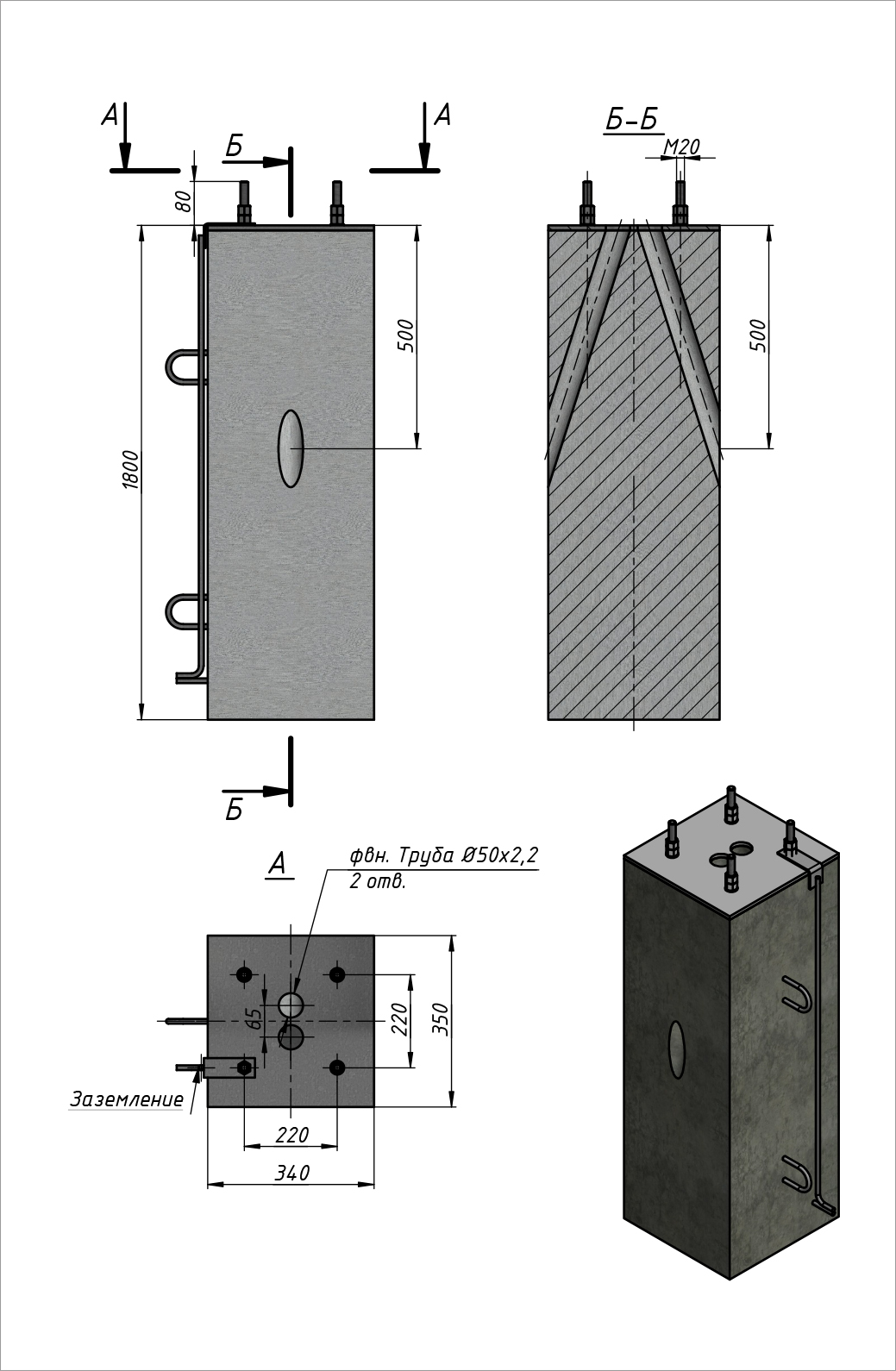

Основными характеристиками фундамента являются, сечение, высота, тип закладной детали (межцентровое расстояние между анкерами, а также размеры анкеров).
Подбор высоты фундамента осуществляется на основании нагрузок и несущей способности грунта в каждом конкретном случае.
В комплектацию фундамента входит: гайка — 8 шт., шайба — 4 шт.
